さて、そんな中、相変わらず、食洗機の調子が悪い。
エラー連発です。

今回は2回分まとめて書いてしまいます。

原因ははっきりしていて、水漏れ、と排水詰まり、の2個です。
そして、その原因はある部品の不具合によって引き起されています。

今回はやはり前回修理したパイプが折れ、排水詰まりでした。
食洗機の排水パイプの修理の難しさは、
温水が通る、ということです。

温水が通る??なんじゃそりゃ!ってなると思うんですが
およそ設計温度で80度に耐えられないといけません。
80度洗いっていうメニューがあるのでね。

なので、素材と形状に注意が必要なのですね。
だいぶわかってきました。

ではパート4から、、、
まず、水漏れエラーについては、どうも接着面から漏れているようだ。
ということで、ホースの接着面の隙間からもれているようだ。

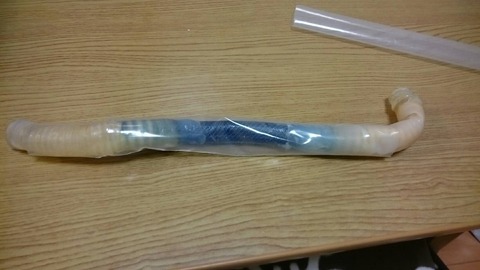

そこで、余っていた熱伸縮チューブを全面に施工してみた。
1553177948523
1553177944612
1553178039942

そして、2次災害が、、、、
何回も食洗機を出し入れしていた影響で
本体にひずみが発生していたようだ。

食洗機には隙間を埋めるものがつかわれているが、
それは上下にあるだけで、中間地点にはない。
その影響で、中間地点が膨らんできた。
なにか楔のようなものはないか、、、、
探していたら、、、袋をとめるやつ(なんていうの???)を発見

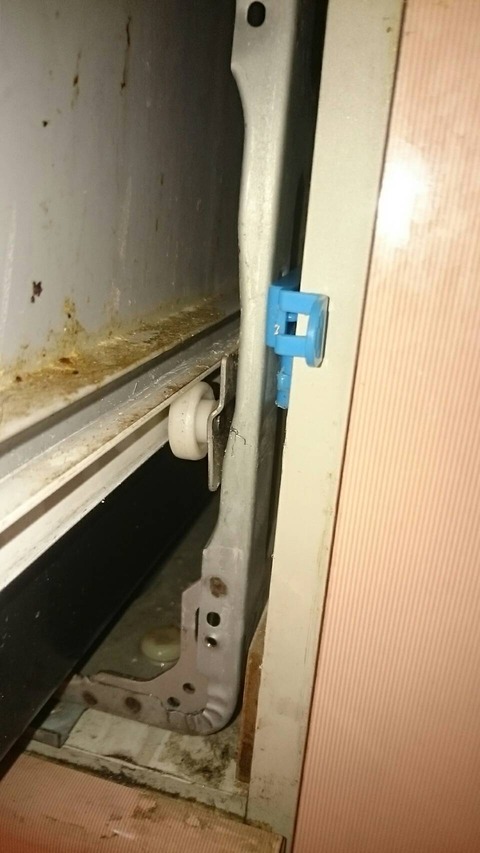

これを半分にちぎって、打ち込みました(笑)
1553178017315
1553177957430

これで変形からも救ってあげられます。
変形すると引出がレールから落ちて、大変なことになっていたので、、、
隙間にくさびのように打ち込む!これで変形を防ぐのである。
これにより、内部ローラーが溝から落ちなくなった。
よしよし、ということで、水漏れ修理完了。

と思いきや、、、

1-2回使うと今度は排水エラーが出る。

なので、ここからパート5.
配水エラーはこの部品が詰まっている、ことを表す。

取り出してみると、、、

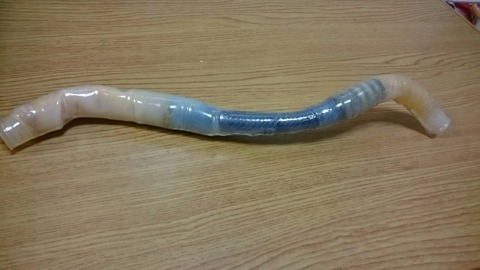

見事に90度に曲げた、ホースが潰れている。内部はジャバラのはずなんだけど
どうも、その機能が死んでしまうようだ。

先輩方のシリコンホース作戦は本当にうまくいっているのだろうか。
90度に曲がっている部分が2箇所にあるので、どちらかが潰れたら、水は通らないのだ。
しかも私の場合は、真ん中のホースも、ちょっと長かったため、折れていた。

つまり3か所で潰れていたのだ。
これではうまくいかないね。

そこで、考えたのがコルゲート管を中に入れて、
90度に曲げても潰れないようにする方法。

日本一大きいホームセンターと言われるジョイフルホンダに行って見た。
ここならあるかな、と思った。

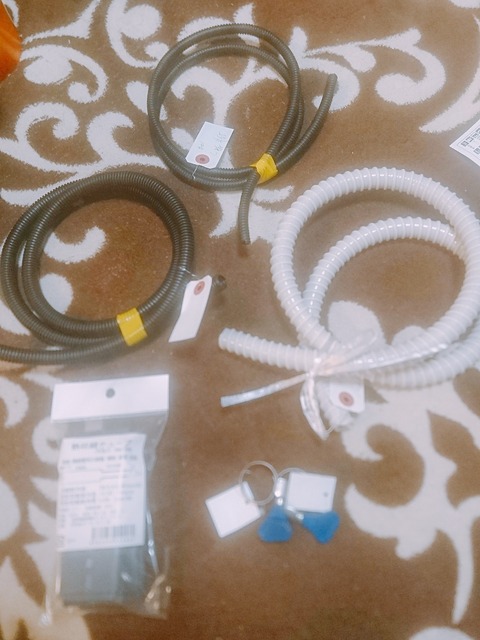

うれしいことに、25mmの熱伸縮チューブも、コルゲート管も、バスポンプホースも
買うことが出来た。

作戦は2つ。
1、折れたホースの中にコルゲート管を突っ込んで折れても潰れないホースにする。
2、そもそものホースをジャバラ素材で作り直す

ジャバラホースは灯油ポンプみたいなものでもいいかなーと思ったんだけど
さすがに耐久性が、、と思って風呂ポンプの延長ホースというのもあったので
これも1mだけ買ってみた。(256円/1m)
コルゲート管も大きさ2種類用意。(85円,75円)
ホースバンド2個(@92円)
25mm熱伸縮チューブ(500円)
2019-03-23-23-09-59

が、コルゲート管はスリット入りなので、単体では使えない仕様だった。
まあ、ホースの中に入れるのだからいいか、と思って

まずは折れてしまったホースの中にコルゲート管を突っ込む方法から。
2019-03-23-23-40-23
2019-03-23-23-37-13
2019-03-23-23-12-50

ホースに切ったコルゲート管を突っ込んでみたが、、、入らない。
大きいのは入らないし、小さいのは途中でひっかかる。
無理やり押し込んだが、、逆に水の流れ悪くなるなこれは、、、

さて、ここで、このホースはどうして1-2回使うと排水エラーが出るのか?という
引っかかりを解明しようと思う。それは温度だった。

60度のお湯が通るということは、素材が熱せられると変形しやすくなる。
その結果、お湯でホースが熱せられ、柔らかくなり、力に負けて潰れ、排水が出来なくなって、排水エラーを
出す、というロジックであることが想像できた。
つまり、ホースという素材自体がNGじゃないの?ということだった。

そして、ホース素材は90度に曲げると潰れるが
ジャバラ構造のホースは潰れない、ことがわかった。
なるほど!だからジャバラホースを使うのか、と、ここでその構造に関心したわけだ。

なので、ホース素材はNG、ジャバラ素材じゃないとだめ、ということがわかった。
そこで、ホース素材を分解して、ジャバラ素材のお風呂ポンプ用ホースというものを
利用して、ホースのリビルドである。

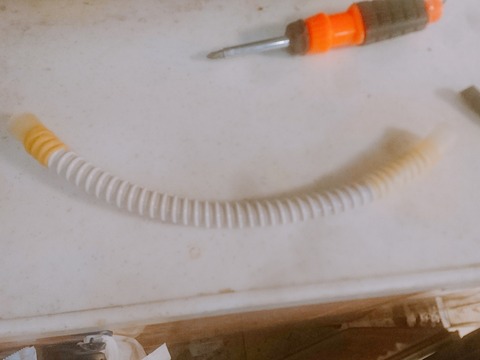

これが大きさばっちり、でスーパーXで接着剤を塗ったあと、熱伸縮チューブで固めた。
多少曲がっても、ジャバラ構造なので、潰れないのだ。

素材はPVC、もののページで見ると
http://www.jpif.gr.jp/00plastics/conts/pvc_c.htm
常用耐熱温度 (℃) 60~80

なるほど、ギリギリ80度洗いにも耐えられそうだ。
常用だからね。上限や変形限界ポイントはたぶんもっと上。

で、さっそく工作開始ですよ。
このバスポンプ延長ホースはジャバラ構造なんだけど
平行のわっかじゃなくネジ山風なのです。
えーと、わかりにくい説明だな。

いわゆる灯油ホースのような、そろばん玉が連続している形ではなく
ネジ山のようなジャバラ構造なのです。
なので、何がいいかというと、ホースをねじるとぴったりのまま入って行くのです。
2019-03-23-23-51-06

これで、最大限水の通り道の確保を行います。
配水経路がしっかりと確保できる。

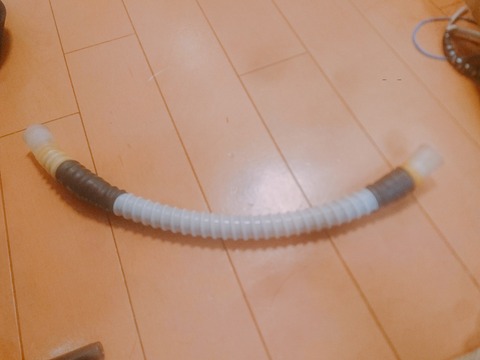

そして、取り付け、いやー、ぴったりですね。

ホースですと、やや太かったりしたんですが、この方式だと
太さが変わらないのでいい感じで収まります。
まるで純正品のようだ(笑)
2019-03-24-00-01-25
2019-03-24-00-03-08

ということで、接着剤が乾くまで20時間ほど放置して、から試験運転です。
成功!そして、本格的運用!
2019-03-24-00-16-24

ということで、今度こそ、無事治ったようです。

いや、なんでも意味があり、その原因もちゃんと理解しないとダメなんだねーと思いました。
ということで、もしホース劣化の修理をするなら、
ジョイフルホンダの印西店にいって、バスポンプの延長ホースを1m(256円)と
スーパーXのボンドと、25mmの熱伸縮チューブを買うのが正解、という結論になりました。

まあこの修理もそんなに長くはもたないと思うので
早めに入れ替えようと思います。
夏までもてば御の字だ!
